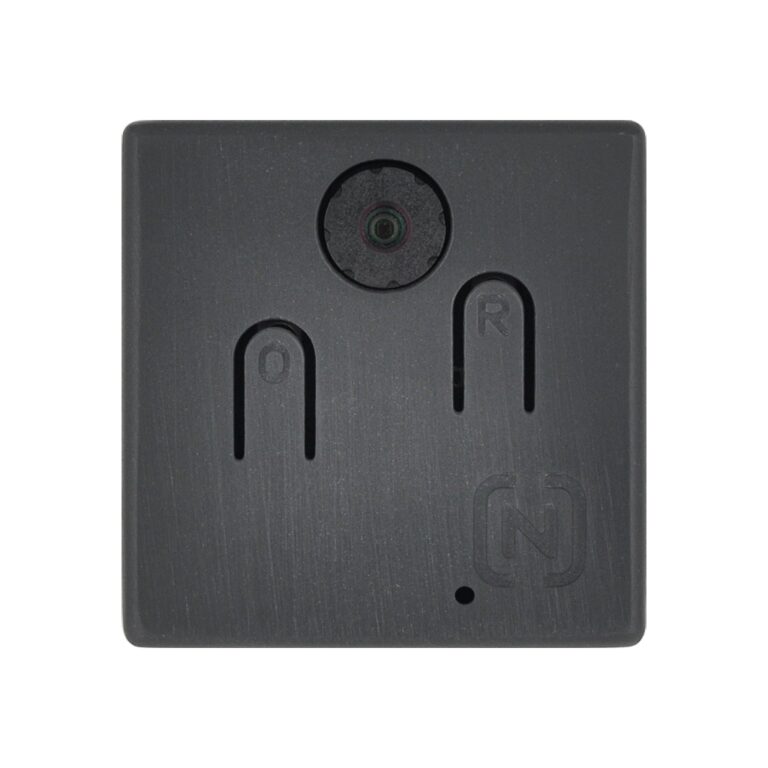

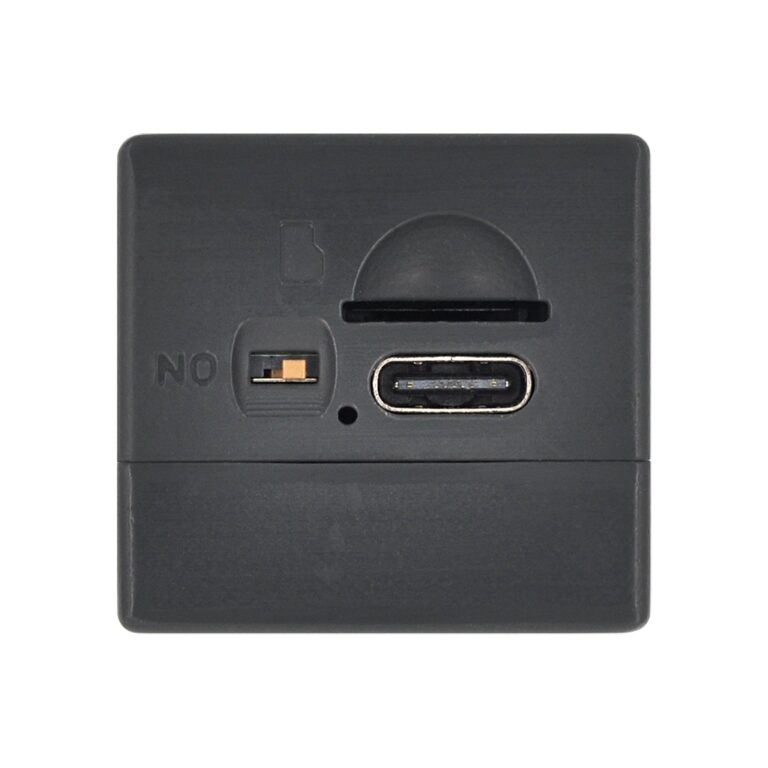

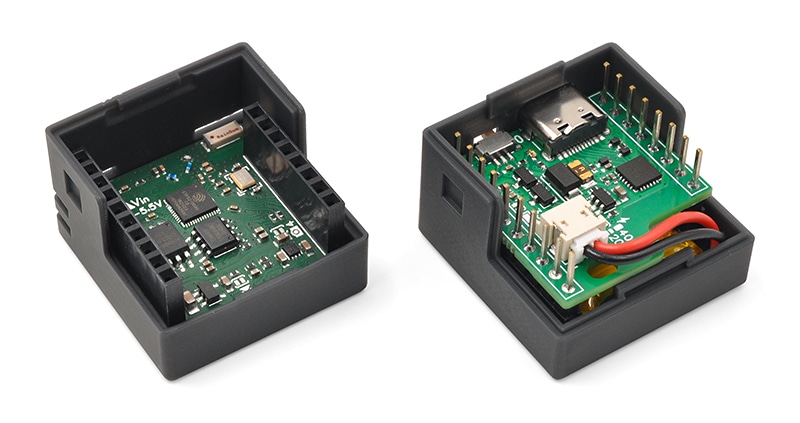

Camera Cube的设计旨在让创客能够快速使用ESP32摄像头模块，无需进行复杂的准备。它集成了Camera-M开发板和Basic扩展板，基于ESP32芯片，配置有4MB Flash与8MB PSRAM，搭载OV2640图像传感器，可拍摄1600×1200分辨率的照片或进行Wi-Fi视频传输。引出端口包括10个GPIO、UART及I2C接口。Camera Cube内置了USB串口、SD卡槽和充电管理功能，并自带一颗300mA的锂电池。

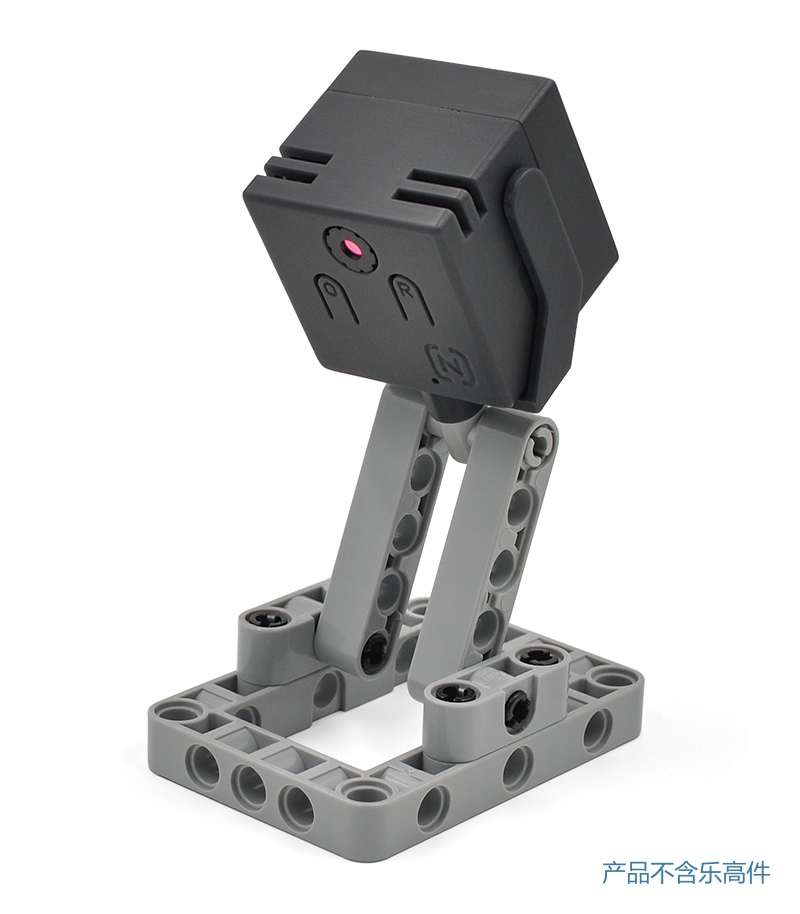

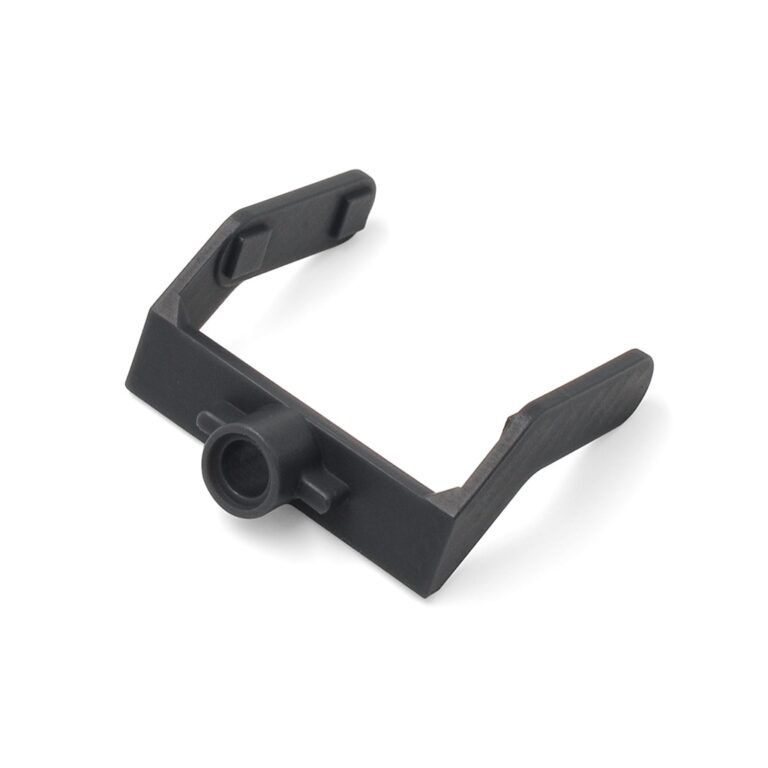

Camera Cube具有方便扩展的外壳设计，搭配乐高兼容支架，能快速形成产品。可使用Arduino、PlatformIO、ESP-IDF等主流开发平台对Camera Cube编程。
Camera Cube预置有测试固件。测试方法：
1. 将底部电源开关拨到开位置。
2. 使用手机扫描Wi-Fi网络，找到“Node-”开头的网络名称并连接。
3. 手机上打开网页浏览器，输入并访问：192.168.4.1
4. 在网页中查看视频，或修改网络设置。
Features & Specifications
- Design based on ESP32 microcontroller
- 240MHz dual-core Tensilica LX6 processor
- 2.4GHz Wi-Fi 802.11b/g/n
- Dual-mode Bluetooth (classic and BLE)
- 4MB QSPI Flash
- 8MB QSPI PSRAM
- OV2640 image sensor
- Maximum resolution: 2M pixels (1600 x 1200)
- Output format: 8/10-bit raw, RGB, YUV and compressed
- Maximum image frame rates: UXGA 15fps, SVGA 30fps, CIF 60fps
- 200mA 3.3V LDO regulator output
- 10 x GPIO, UART and I2C ports broken out
- Low power friendly
- RTC IO broken out
- Battery monitor
- Camera power control
- USB-C serial port converter
- SD card slot
- Lithium battery charging capability
- Works with ESP-IDF and Arduino platforms
- Product dimensions: 30mm x 30mm x 27.9mm

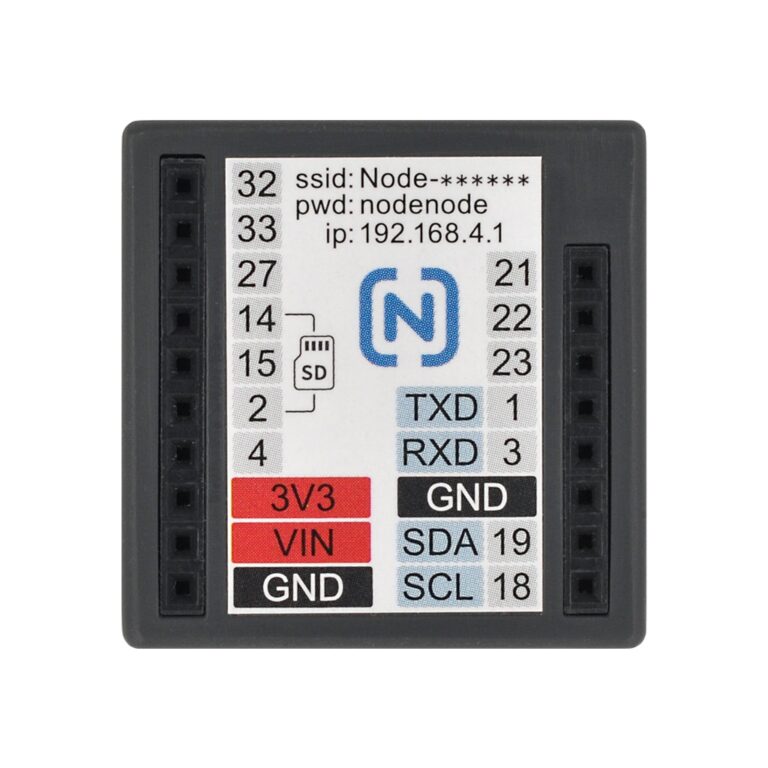

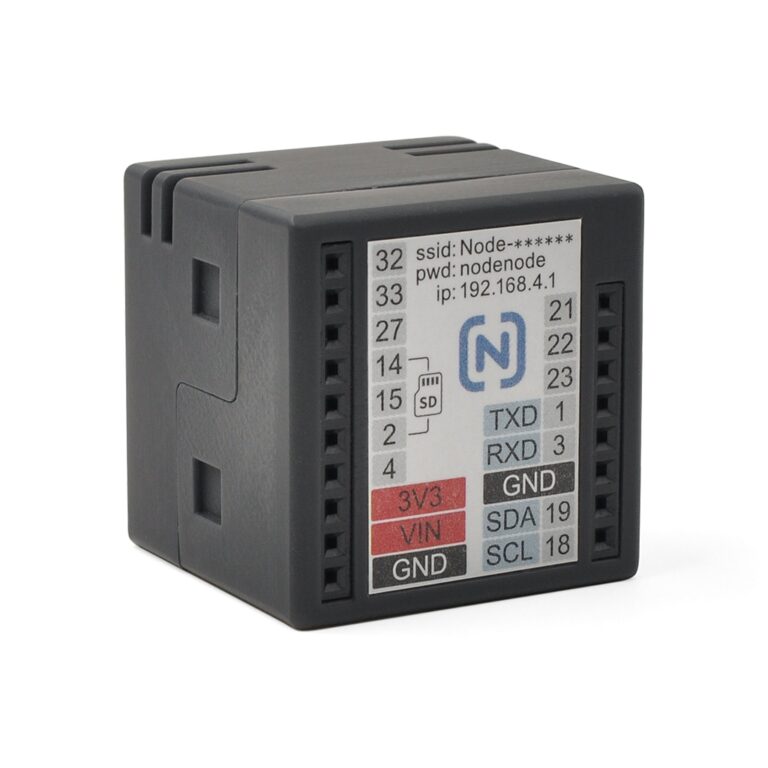

Pinout & Jumpers
Resource
原理图
https://github.com/nodematrix/Node-Matrix_Camera-M
