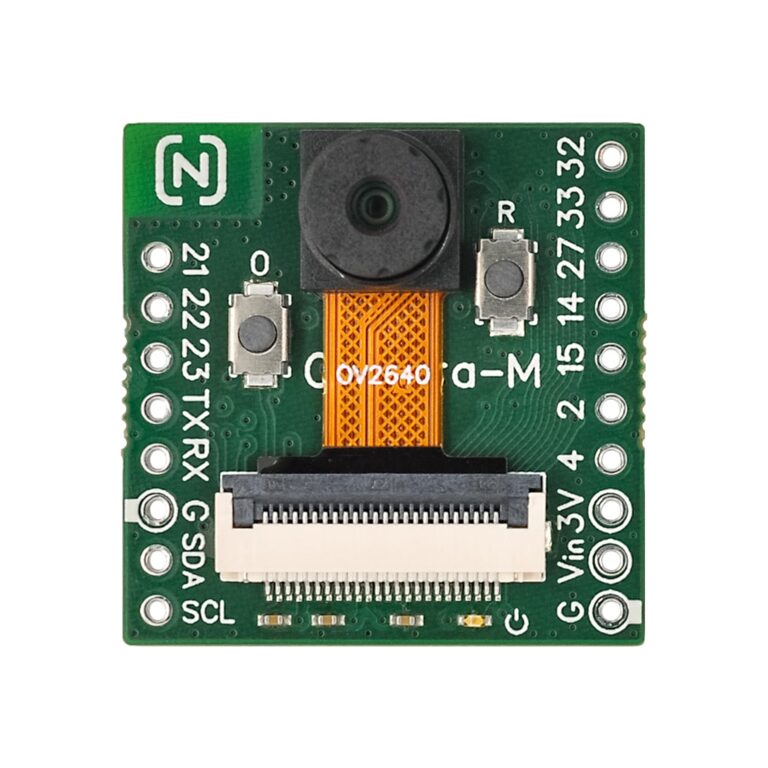

Camera-M是一款基于ESP32芯片的摄像头模块，集成4MB Flash与8MB PSRAM，采用OV2640图像传感器，可拍摄1600×1200分辨率的照片或进行Wi-Fi视频传输。
Camera-M与Camera-1模块保持引出端口一致，包括10个GPIO、UART及I2C接口。精简设计的Camera-M具有更小的尺寸，通过可选的Basic扩展板提供USB串口、SD卡槽和充电管理功能。
Camera-M适用于对摄像头尺寸和重量有要求，同时又能灵活扩展的应用场景。可使用Arduino、PlatformIO、ESP-IDF等主流开发平台对Camera-M编程。
模块预置有测试固件。测试方法：
1. 通过Vin引脚（输入范围3.7-5.5V）或Basic扩展板为开发板供电。
2. 使用手机扫描Wi-Fi网络，找到“Node-”开头的网络名称并连接。
3. 手机上打开网页浏览器，输入并访问：192.168.4.1
4. 在网页中查看视频，或修改网络设置。
Features & Specifications

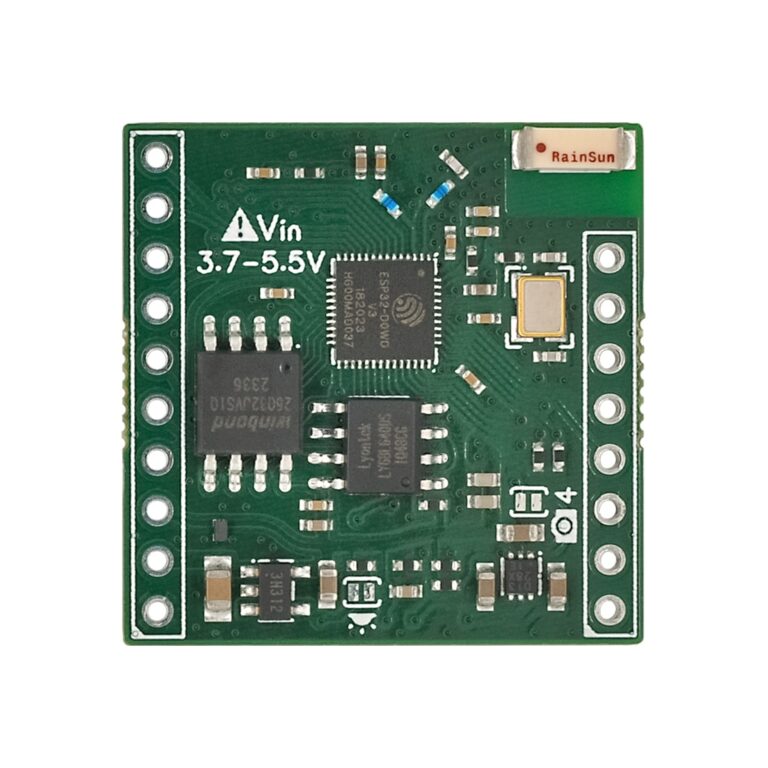

Camera-M
- Design based on ESP32 microcontroller
- 240MHz dual-core Tensilica LX6 processor
- 2.4GHz Wi-Fi 802.11b/g/n
- Dual-mode Bluetooth (classic and BLE)
- 4MB QSPI Flash
- 8MB QSPI PSRAM
- OV2640 image sensor
- Maximum resolution: 2M pixels (1600 x 1200)
- Output format: 8/10-bit raw, RGB, YUV and compressed
- Maximum image frame rates: UXGA 15fps, SVGA 30fps, CIF 60fps
- Unregulated power input 3.7-5.5V
- 200mA 3.3V LDO regulator output
- 10 x GPIO, UART and I2C ports broken out
- Low power friendly
- RTC IO broken out
- Camera power control
- Breadboard-friendly design
- Works with ESP-IDF and Arduino platforms
- Product dimensions: 26.4mm x 26.4mm x 9mm

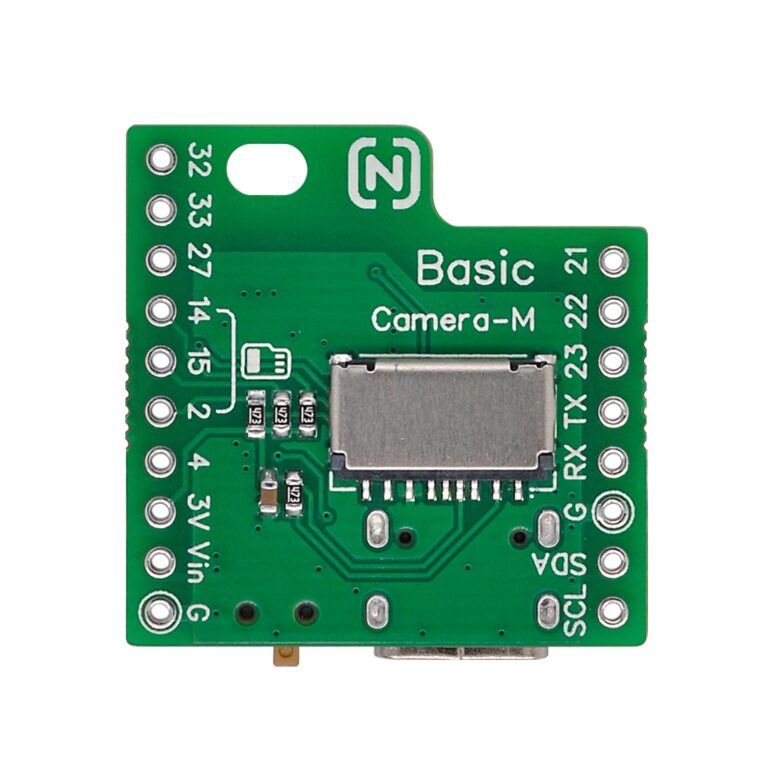

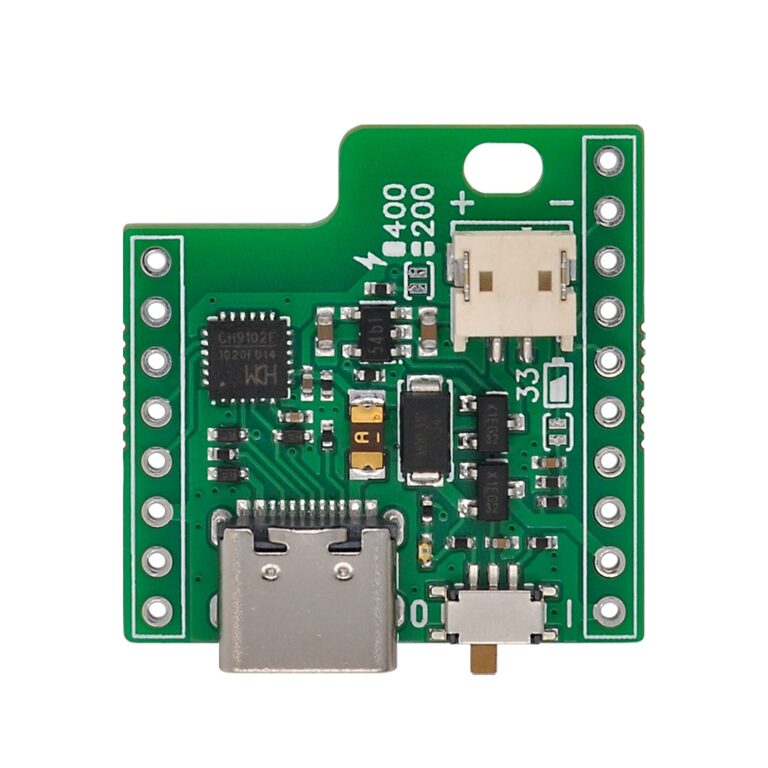

Basic Shield
- USB-C serial port converter
- SD card slot
- Lithium battery charging capability
- Power switch
- Product dimensions: 26.4mm x 26.4mm x 7mm
Pinout & Jumpers
Resource
原理图
https://github.com/nodematrix/Node-Matrix_Camera-M
预置固件
https://github.com/nodematrix/ESP32CameraDemo
