摄像头设置

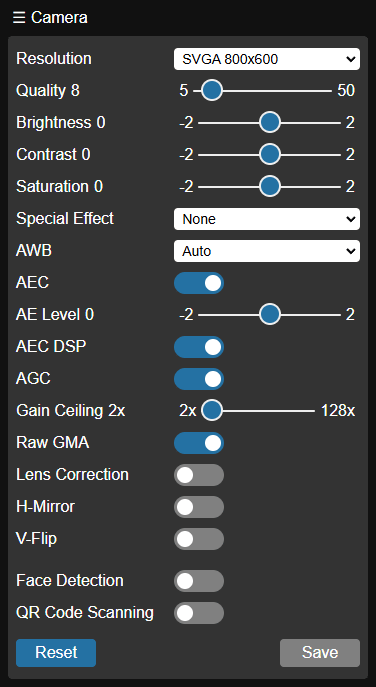

Camera页面的参数面板用于设置摄像头参数，点击 Save 按钮保存参数。Node-Camera启动时会以保存的参数初始化摄像头。点击 Reset 按钮恢复默认设置。参数面板同时提供人脸检测与二维码识别开关。
摄像头参数
Resolution - 图像分辨率。
Node-Camera支持OV2640图像传感器，分辨率范围240x240~1600x1200。除了预定义分辨率，固件也允许用户自定义窗口。在 Resolution 下拉列表中选择
Custom Window（自定义窗口），面板将展开自定义窗口参数。
自定义窗口参数 OV2640图像传感器的物理分辨率为
UXGA 1600x1200，支持降采样（Subsampling）模式，可将传感器数据采样为SVGA 800x600或CIF 400x296分辨率的图像数据。通过 Sensor Size 参数选择采样模式，指定要操作的传感器图像尺寸（采样图像尺寸）。指定传感器图像尺寸后，可继续在图像上设置需要的窗口区域。该窗口的位置/尺寸由 Offset/Window Size 参数定义。

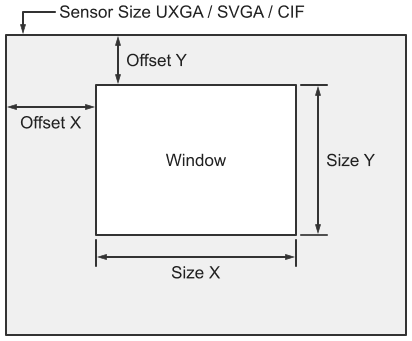

窗口定义 指定窗口区后，可以设置 Output Size 参数，将窗口区缩小（Scaling Down）到需要的输出尺寸。
最后点击 Set 按钮，使设置生效。
- 窗口区不要超出传感器图像边界，即窗口尺寸加偏移量不要超出图像的尺寸范围。
- 在某些窗口尺寸下，可能出现行/场同步异常（显示为斜条纹），请尝试微调尺寸/偏移量。
- 输出尺寸应小于或等于窗口尺寸。
摄像头的其余参数均为常规定义，包括：
| Name | Description |
|---|---|
| Quality | 图像质量（小值高质量） |
| Brightness | 亮度 |
| Contrast | 对比度 |
| Saturation | 饱和度 |
| Special Effect | 特效 |
| AWB | 自动白平衡 |
| AEC | 自动曝光 |
| AE Level | 自动曝光等级 |
| Exposure | 曝光量 |
| AEC DSP | 自动曝光后处理 |
| AGC | 自动增益 |
| Gain Ceiling | 增益阀值 |
| Raw GMA | 原生Gamma |
| Lens Correction | 镜头矫正 |
| H-Mirror | 水平翻转 |
| V-Flip | 垂直翻转 |
检测与识别
Node-Camera固件内置人脸检测与二维码识别算法，由摄像头参数面板控制算法的开关。检测与识别算法的开关状态不作为摄像头参数保存。
人脸检测
Face Detection 开关控制人脸检测算法的运行。开启人脸检测后，系统会自动切换到
QVGA 320x240分辨率。人脸检测帧率约3~5FPS。当检测到人脸时，图像中会以方框标识人脸，并将人脸坐标信息由串口输出。输出格式：json{"face": [x, y, width, height]}二维码识别
QR Code Scanning 开关控制二维码识别算法的运行。开启二维码识别后，系统会自动切换到
QVGA 320x240分辨率，并设置图像为灰度模式。二维码识别帧率约5~8FPS。当识别到二维码图形时，识别结果会打印在图像上，同时也会由串口输出（无附加格式）。Node-Camera支持最高Version 20标准的二维码（97x97），不支持带特殊图案的二维码。
