系统设置
Settings页面用于系统设置，并提供测试工具。

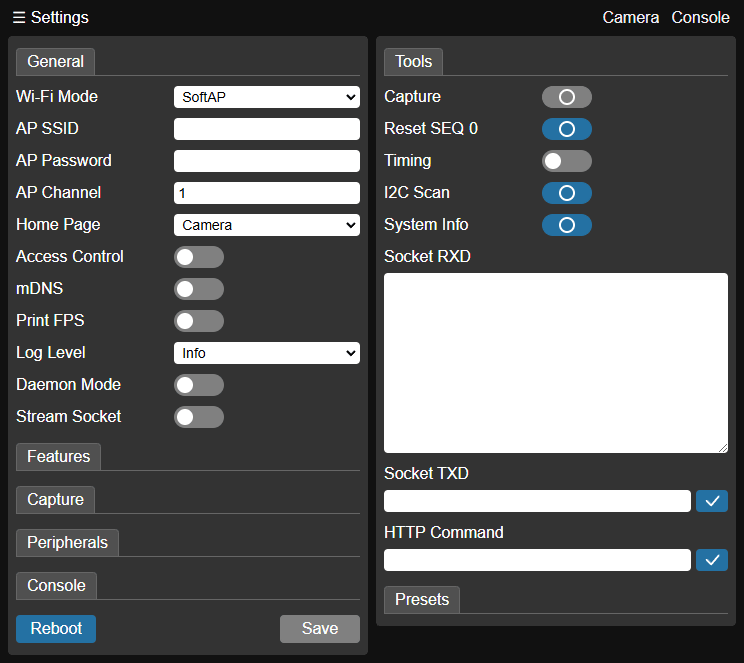

设置面板
设置面板将设置项分类到不同标签组（以下分别说明）。点击 Save 按钮保存设置。设置修改后需要重启生效（Reboot按钮）。重启将释放网络资源，可能需要数秒时间。本节所涉及的指令将在接口与指令中详细说明。
General

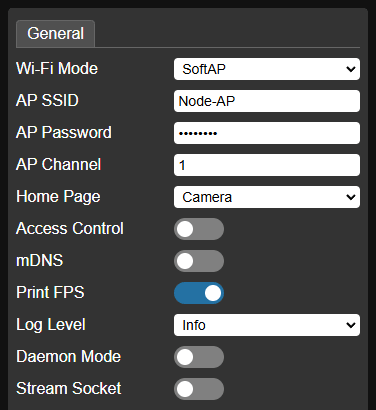

General（通用）标签组包含网络及全局设置项。
Wi-Fi Mode - Wi-Fi模式，默认
SoftAP。可选
SoftAP（提供2.4GHz接入点服务）或STA（作为客户端接入2.4GHz网络）。指定模式后，面板将切换对应配置项，用于设置SoftAP的广播SSID、密码，或STA的接入SSID、密码。SoftAP模式另可指定Wi-Fi信道（1~13），当网络环境干扰严重时，可尝试切换信道。在SoftAP模式下，Node-Camera的IP地址固定为
192.168.4.1。在STA模式下，Node-Camera的IP地址由所连接的路由器分配，可以通过查看串口输出的启动信息，或访问路由器管理界面获悉。Home Page - 系统主页，默认
Camera页面。设置访问Node-Camera时默认打开的页面。可选：
Camera、Settings、SD Card、Console。Access Control - 访问控制开关，默认关闭。
启用访问控制并设置访问密码（Access Code）后，在访问Node-Camera功能/接口时，系统将进行密码验证。
mDNS - 多播DNS开关，默认关闭。
启用mDNS并设置mDNS主机名（mDNS Hostname）后，在局域网内可使用
http://${hostname}.local访问Node-Camera，而不必知道实际IP地址。假设主机名为cam，则访问地址为http://cam.local。该功能需要操作系统支持mDNS协议。SNTP Client - 网络时间客户端开关，默认关闭。
该功能只在Wi-Fi STA模式且可访问SNTP服务时有效。启用SNTP后，Node-Camera会自动获取网络时间作为系统时间。由此，在使用抓拍功能时，可以记录真实的抓拍时间。
Print FPS - 串口帧率输出开关，默认关闭。
开启后，串口将输出实时帧率信息。
Log Level - 系统日志等级，默认
Info。系统日志由串口输出。可选等级：
Info、Warn、Error、None。Daemon Mode - 后台模式，默认关闭。
后台模式可选择将“人脸检测”或“二维码扫码”算法常驻后台运行，摄像头保持常开状态。当检测到人脸或识别到二维码时，串口实时输出结果。在后台模式下，Node-Camera会禁止访问Wi-Fi视频流。
Stream Socket - WebSocket视频流开关，默认关闭。
启用WebSocket视频流后，Node-Camera将通过WebSocket地址
ws://${host}:81/stream提供视频接口，以替代默认的HTTP视频接口http://${host}:81/stream。
Features

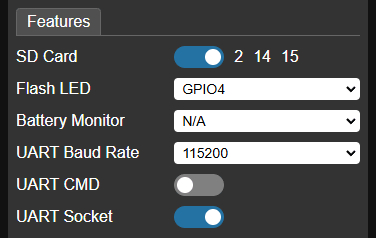

Features（特性）标签组包含Node-Camera内置功能的开关与设置。
SD Card - SD卡支持，默认关闭。
启用SD卡支持后，可以选择将抓拍照片保存到SD卡（最大支持4G）。SD卡占用GPIO2、GPIO14、GPIO15端口。
Flash LED - LED端口选择。
若系统带有LED灯（内置或外接），可以设置LED对应的GPIO端口。设置该端口后，flash指令能控制LED开关。
ESP32-CAM（Ai-Thinker）模块内置LED连接到GPIO4，此处可选择GIOP4。
Battery Monitor - 电池监测端口选择。
该选项只对引出了ADC1 GPIO端口的模块有效。ADC1端口包括：
GPIO Num ADC Channel GPIO36 ADC1_CH0 GPIO37 ADC1_CH1 GPIO38 ADC1_CH2 GPIO39 ADC1_CH3 GPIO32 ADC1_CH4 GPIO33 ADC1_CH5 GPIO34 ADC1_CH6 GPIO35 ADC1_CH7 指定端口后，需要设置电压采样点的分压百分比（Battery AD Ratio）。Node-Camera根据采样电压与分压比测算电池电压，由此估算剩余电量。可以使用简单的电阻分压电路对电池采样。
电阻分压 图中 BAT 为电池电压，SP 为采样电压。分压比为：
(SP / BAT) x 100%（取两位有效数字）若，BAT电压为
4.16V，SP电压为2.03V，则：(2.03 / 4.16) x 100% ≈ 48.8%取两位有效数字，应设置 Battery AD Ratio 为
49。完成设置后，页面顶部导航栏会显示实时电量图标。
电量显示 Camera-1/M（Node-Matrix）模块内置用于电池监测的分压电路，通过焊盘跳线（默认断开）连接到GPIO33（ADC1_CH5）端口，短接该跳线可使采样电路生效。
I2C Driver - I2C驱动支持，默认关闭。
该选项只对未将图像传感器I2C-SCCB端口引出的模块有效。若模块已经将图像传感器的I2C-SCCB端口引出，则Node-Camera直接使用该I2C端口，不需要再做配置。
启用I2C驱动后，需要指定 SDA、SCL 端口。
- ESP32芯片的某些Strapping端口在系统启动时应保持特定电平。例如GPIO12端口在启动时应保持低电平，否则VDD_SDIO输出电压可能异常。因此，不能将GPIO12直接用作I2C端口（接上拉电阻）。关于GPIO12端口的处理，请参考附录GPIO12端口。
- Camera-1/M（Node-Matrix）模块已将图像传感器I2C-SCCB端口引出，不需要设置。
UART Baud Rate - 串口（UART0）波特率设置，默认
115200。UART CMD - 串口指令支持，默认关闭。
开启后，串口接收到的数据将作为指令解析并执行。
UART Socket - 串口透传开关，默认关闭。
启用串口透传后，串口将映射到WebSocket地址：
ws://${host}/socket/uart客户端通过该地址与Node-Camera建立WebSocket连接后，客户端向WebSocket发送的数据将透传到Node-Camera串口输出（TXD），Node-Camera串口接收到的数据（RXD）将由WebSocket发送给客户端。
Capture
Capture（抓拍）标签组控制抓拍的触发方式，以及如何存储抓拍照片。Node-Camera支持由硬件端口（外部中断）、网络/串口指令，或周期定时触发的抓拍。抓拍照片可保存到SD卡或（且）上传到FTP服务器。照片文件名按序号（SEQ）循环递增，最大序号9999。文件名格式IMG_${SEQ}.JPG
Trigger - 触发端口选择。
选择GPIO作为抓拍触发端口，触发方式（Trigger Type）可选：
Rising Edge、Falling Edge。Command Trigger - 指令触发开关，默认关闭。
开启指令触发后，可由网络或串口发送指令触发抓拍。
Timing Trigger - 定时触发开关，默认关闭。
开启定时触发后，可以设置定时间隔（Timing Interval sec）。在系统运行时，可通过指令启动/停止抓拍定时器。当定时器启动后，系统将以设置的间隔（秒）为周期触发抓拍。
Save to SD Card - 抓拍照片是否保存到SD卡，默认否。
该选项需启用SD卡支持。
Upload to Server - 抓拍照片是否上传到FTP服务器，默认否。
开启该功能后，可以设置服务器IP地址（FTP Server）、用户名（FTP User）、密码（FTP Password），以及相对用户根目录的保存路径（FTP Path）。FTP服务设置参考附录FileZilla Server。
Peripherals

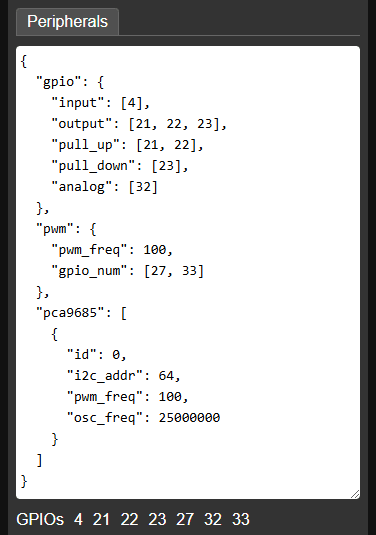

Peripherals（外设）标签组用于配置可用的GPIO端口、PWM端口，以及I2C总线上的设备。标签组底部的GPIOs提示当前可用的GPIO端口号。
Peripherals配置以JSON格式定义，模板形式如下：
{
"gpio": {},
"pwm": {},
"pca9685": [ {} ]
}其中 gpio、pwm、pca9685 属性分别定义了GPIO端口、PWM端口，以及挂载于I2C总线上的PCA9685模块（16通道PWM扩展模块）。各属性值分别为对应的JSON配置对象，以下分别说明：
gpio - GPIO端口设置。
用于配置GPIO端口，使GPIO端口可以通过指令读/写。JSON样例如下：
json"gpio": { "input": [27], "output": [23, 33], "pull_up": [23, 33], "pull_down": [27], "analog": [32] }属性说明：
input - 配置为输入的端口号列表，整型数组。
output - 配置为输出的端口号列表，整型数组。
pull_up - 需要内部上拉电阻的端口号列表，整型数组。
pull_down - 需要内部下拉电阻的端口号列表，整型数组。
analog - 配置为模拟输入的端口号（必须为ADC1 GPIO端口）列表，整型数组。
GPIO端口可同时配置为输入和输出（既能被指令读取也能被指令设置）。
pwm - PWM端口设置。
用于配置PWM端口，PWM端口可通过指令控制脉宽（Duty）输出。JSON样例如下：
json"pwm": { "pwm_freq": 100, "gpio_num": [21, 22] }属性说明：
pwm_freq - PWM输出频率，整数。
gpio_num - 配置为PWM输出的端口号列表，整型数组。
pca9685 - PCA9685模块配置。

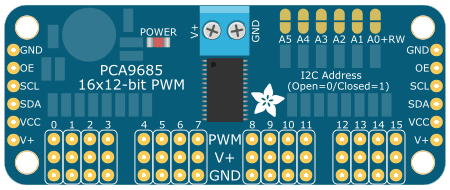

PCA9685 16通道PWM扩展模块 若系统引出了图像传感器I2C端口，或配置了I2C Driver，Node-Camera支持在I2C总线上挂载多个PCA9685模块，并通过指令控制各模块的端口脉宽（Duty）输出。该配置项为数组形式，数组元素表示一个具体的PCA9685模块。JSON样例如下：
json"pca9685": [ { "id": 0, "i2c_addr": 64, "pwm_freq": 100, "osc_freq": 25000000 } ]属性说明：
id - 设备序号，整数。用于区分不同的PCA9685设备，后续配置或指令以该序号引用对应设备。
i2c_addr - 设备I2C地址，十进制整数。多个模块应区分不同地址。
pwm_freq - PWM输出频率，整数。
osc_freq - 晶振频率，整数，可选项。用于校准PCA9685内置振荡器频率。
Console

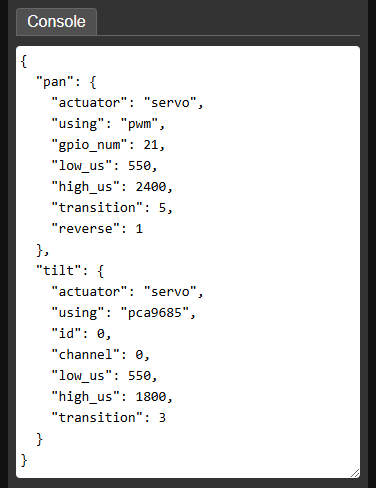

Console（控制台）标签组配合Node-Camera视频控制台页面，用于设置页面方向键、摇杆对应的云台舵机、转向/驱动执行器，并支持将自定义按钮添加到控制台页面。
Console配置以JSON格式定义，包含不同类型的配置对象，用于描述执行器、功能按钮等独立元素。以下，首先说明各配置对象的JSON定义，再介绍如何将配置对象组合成完整的Console配置。
执行器
控制页面可操作两种类型的执行器：1、舵机（servo）；2、直流电机（motor）。
舵机（servo）
舵机由PWM信号控制转角或转速（360°舵机）。可以选择Peripherals标签中配置的PWM GPIO端口，或PCA9685模块的PWM通道作为舵机信号源。JSON样例如下：
json// PWM GPIO信号源 { "actuator": "servo", "using": "pwm", "gpio_num": 2, "low_us": 550, "high_us": 2400, "transition": 5, "reverse": 1 } // PCA9685信号源 { "actuator": "servo", "using": "pca9685", "id": 0, "channel": 0, "low_us": 550, "high_us": 2400, "transition": 5, "reverse": 1 }属性说明：
actuator - 执行器类型，字符串。舵机取值
"servo"。using - 信号源选择，字符串。可选信号源：
"pwm"- 使用PWM GPIO端口。"pca9685"- 使用PCA9685模块的PWM通道。
gpio_num - PWM GPIO端口号，整数。信号源为
"pwm"时有效。id - PCA9685设备序号，整数。信号源为
"pca9685"时有效。channel - PCA9685模块的PWM通道序号，整数。信号源为
"pca9685"时有效。取值范围0~15。low_us - PWM脉宽下限，微秒整数值，默认
500。用于控制舵机转角下限，或360°舵机反向最大转速。high_us - PWM脉宽上限，微秒整数值，默认
2500。用于控制舵机转角上限，或360°舵机正向最大转速。transition - 扫掠时长，秒整数值，默认
1。表示舵机连续转向时，从下限角转到上限角需要的时长，用于控制舵机平滑转向速率。reverse - 控制反转标志（
0/1），默认0。设置是否反转页面控件或指令的方向逻辑。设置为0时，上/右键或方向指令增加PWM脉宽（对应360°舵机正向增速）；下/左键或方向指令减小脉宽（对应360°舵机反向增速）。设置为1时，反转以上控制逻辑。该标志用于配合舵机安装方向，使其动作与页面或指令逻辑一致。
直流电机（motor）
直流电机（如N20直流减速电机）通过两路PWM信号控制转速及正/反转。可选择Peripherals标签中配置的PWM GPIO端口，或PCA9685模块的PWM通道作为直流电机信号源。JSON样例如下：
json// PWM GPIO信号源 { "actuator": "motor", "using": "pwm", "gpio_num": [21, 22], "map": [100, 800], "reverse": 1 } // PCA9685信号源 { "actuator": "motor", "using": "pca9685", "id": 0, "channel": [1, 2], "map": [100, 800], "reverse": 1 }属性说明：
actuator - 执行器类型，字符串。直流电机取值
"motor"。using - 信号源选择，字符串。可选信号源：
"pwm"- 使用PWM GPIO端口。"pca9685"- 使用PCA9685模块的PWM通道。
gpio_num - PWM GPIO端口号列表，整型数组。信号源为
"pwm"时有效。PWM调速电机需要两路PWM信号控制，以数组形式指定两路PWM端口。id - PCA9685设备序号，整数。信号源为
"pca9685"时有效。channel - PCA9685模块的PWM通道序号列表，整型数组。信号源为
"pca9685"时有效。PWM调速电机需要两路PWM信号控制，以数组形式指定两路PWM通道。序号取值范围0~15。map - PWM脉宽（Duty）映射表，整型数组，可选项。Node-Camera将调速电机的脉宽参数归一化到整数范围
0~1000。在使用中可能出现脉宽较小时电机不转，而脉宽较大时转速过高的情况。为了避免此类现象，可以利用 map 将脉宽参数映射到合适的区间。由两个整数值分别指定目标区间的下限与上限。例如，[100, 800]表示将参数范围0~1000映射到目标区间100~800（0值不变）。reverse - 控制反转标志（
0/1），默认0。设置是否反转页面控件或指令的方向逻辑。设置为0时，上/右键或方向指令增加PWM脉宽；下/左键或方向指令减小脉宽。设置为1时，反转以上控制逻辑。该标志用于配合电机安装方向，使其动作与页面或指令逻辑一致。
Console配置基于以上执行器的组合，定义视频控制台页面与实体舵机/直流电机的连接关系。Console配置中与执行器相关的JSON模板如下：
{
"pan": {actuator},
"tilt": {actuator},
"joy_mode": 1/2,
"left": {actuator},
"right": {actuator},
"steering": {actuator},
"drive": {actuator}
}{actuator}代表一个具体的执行器配置对象，根据实际情况定义。
属性说明：
pan - 云台水平舵机执行器，
{actuator}配置对象。必须为舵机。tilt - 云台垂直舵机执行器，
{actuator}配置对象。必须为舵机。joy_mode - 摇杆模式，整数。指定控制台摇杆工作模式，模式取值：
1- 两轮模式（Dual-Wheels）。摇杆输出控制左、右两轮的正/反转速。适用于左、右两轮驱动的小车或履带平台。选用该模式后，需要配置后续 left、right 执行器。2- 转向驱动模式（Steering & Drive）。摇杆输出控制一个转向舵机，以及一个驱动轮的正/反转速。适用于前轮转向，后轮驱动的小车平台。选用该模式后，需要配置后续 steering、drive 执行器。
left - 左驱动轮执行器，
{actuator}配置对象。joy_mode =1时有效。可以是直流电机或360°舵机。right - 右驱动轮执行器，
{actuator}配置对象。joy_mode =1时有效。可以是直流电机或360°舵机。steering - 转向舵机执行器，
{actuator}配置对象。joy_mode =2时有效。必须为舵机。drive - 驱动轮执行器，
{actuator}配置对象。joy_mode =2时有效。可以是直流电机或360°舵机。
自定义按钮
Console配置通过一个 buttons 数组将自定义按钮添加到控制台页面工具栏中。数组元素为自定义按钮配置对象，JSON样例如下：
{
"char": "☀",
"act": "cmd",
"on": "flash=1",
"off": "flash=0"
}工具栏支持两类按钮，以是否定义了 off 属性来区分。未定义 off 属性的按钮为普通按钮，普通按钮只有一个点击动作。定义了 off 属性的按钮为自锁按钮，自锁按钮能在on/off两个状态间切换（toggle），并执行对应的动作。
属性说明：
char - 按钮上显示的字符，单字符。工具栏按钮尺寸为38x38px，用一个Unicode字符来标识按钮。
act - 按钮动作类型，字符串。可选类型：
"cmd"- 按钮发送指令。所发送指令在后续 on/off 属性中配置。"txd"- 按钮通过WebSocket透传字符串到Node-Camera串口输出（TXD）。该动作需要在Features标签组启用 UART Socket。所发送字符串在后续 on/off 属性中配置。
on - 点击普通按钮，或切换自锁按钮到on状态时，发送的指令或透传的字符串。
off - 切换自锁按钮到off状态时，发送的指令或透传的字符串。该属性同时标识按钮是否为自锁按钮，定义该属性的按钮为自锁按钮，否则为普通按钮。
buttons 数组中的按钮将按顺序添加到页面工具栏中。Console配置同时提供了一个控制串口透传RXD数据显示的开关项 rxd。相关的JSON配置模板如下：
{
"buttons": [
{button},
{button},
{button}
],
"rxd": 0/1
}{button}代表一个具体的按钮配置对象。
buttons -
{button}配置对象数组。按顺序定义添加到页面工具栏的按钮。rxd - 是否显示串口透传RXD数据（
0/1），默认否（0）。在Features标签组启用 UART Socket 后有效。设置为1时显示串口透传RXD数据，否则不显示。
配置样例
{
"joy_mode": 2,
"steering": {
"actuator": "servo",
"using": "pwm",
"gpio_num": 21,
"low_us": 600,
"high_us": 2400
},
"drive": {
"actuator": "servo",
"using": "pwm",
"gpio_num": 22,
"low_us": 600,
"high_us": 2400
},
"buttons": [
{
"char": "☀",
"act": "cmd",
"on": "flash=1",
"off": "flash=0"
},
{
"char": "A",
"act": "txd",
"on": "hello"
}
],
"rxd": 1
}样例定义摇杆为转向驱动模式（"joy_mode": 2），并配置转向舵机（"steering"）与驱动舵机（"drive"）。按钮数组（"buttons"）定义了两个按钮。第一个自锁按钮（☀），通过指令控制LED开关。第二个普通按钮（A），点击将透传字符串"hello"到Node-Camera串口输出（TXD）。页面显示串口透传RXD数据（"rxd": 1）。

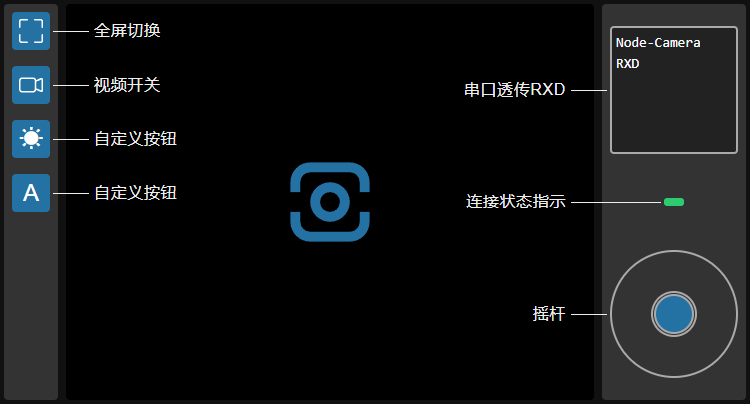

对应视频控制台页面如下：
工具面板
工具面板提供测试、系统信息查看、配置管理等功能。
Tools

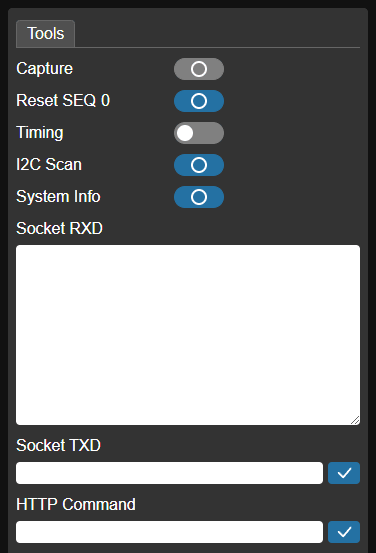

Tools（工具）标签组提供抓拍、串口透传、网络指令的功能测试，以及I2C扫描、系统信息查看等辅助功能。在启用 UART Socket 后，页面将自动建立WebSocket串口透传连接。
Capture - 照片抓拍测试。启用 Command Trigger 后有效。点击按钮将发送抓拍指令，触发一次抓拍动作。
Reset SEQ - 重置抓拍照片文件名的循环递增序号为
0。Timing - 抓拍定时器开关。启用 Timing Trigger 后有效。控制抓拍定时器的启动/停止。定时器启动后，Node-Camera以 Timing Interval sec 设置的间隔定时抓拍。
I2C Scan - I2C地址扫描。系统引出了图像传感器I2C端口，或配置了 I2C Driver 后有效。点击按钮将扫描I2C总线，获取挂载设备的地址。
System Info - 查看系统信息。系统信息包括：固件名称、版本、MAC地址、IP地址、RSSI（STA模式信号强度）、内存信息等。
Socket RXD - 启用 UART Socket 后有效。显示Node-Camera串口接收到的数据。
Socket TXD - 启用 UART Socket 后有效。通过WebSocket发送数据，数据将透传至Node-Camera串口输出。
HTTP Command - 用于测试HTTP指令接口。指令如
flash=1（打开LED灯）。
Presets
Presets（预置）标签组用于重置系统、备份当前配置，或将备份的配置导入系统。
Factory Reset - 重置Node-Camera为默认状态（清除系统配置）。
Settings - 配置选择，由下拉列表选择要操作的配置。列表包含系统配置（
System）以及另存的备份配置。选中一个配置后，配置对应的JSON格式内容将显示在下方文本框内。可以直接编辑文本框内的配置并保存。Delete - 删除按钮。删除当前选中的配置。系统配置（
System）不允许删除。Save As - 另存按钮。将当前文本框内的配置信息另存为指定名称的备份配置，指定的名称将显示在 Settings 下拉列表中。如果指定的目标名称为
System，则会覆盖系统配置，可用于将备份的配置恢复为系统配置。Save - 保存按钮。保存当前文本框内的配置，目标为当前选中的配置名称。
