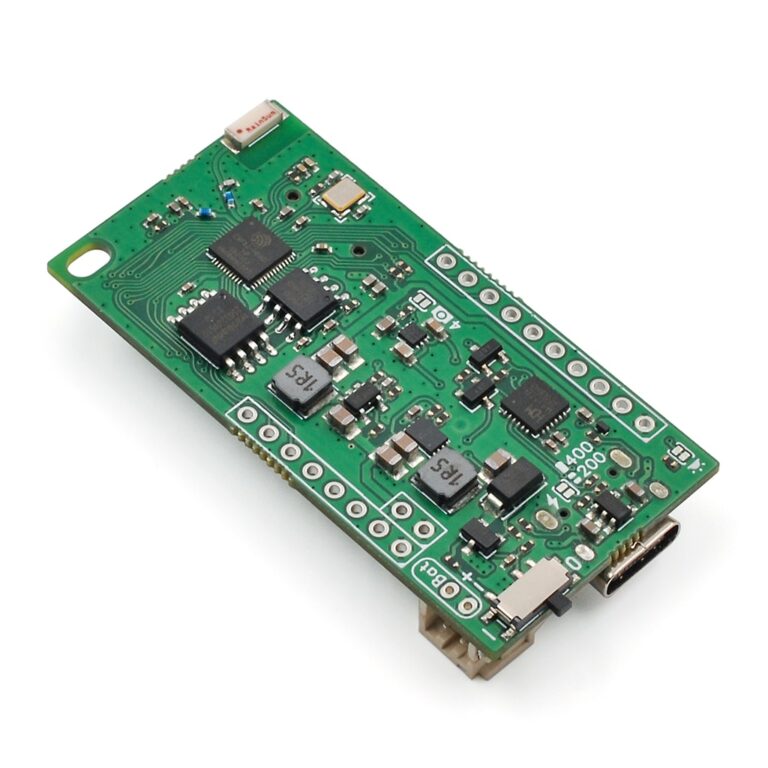

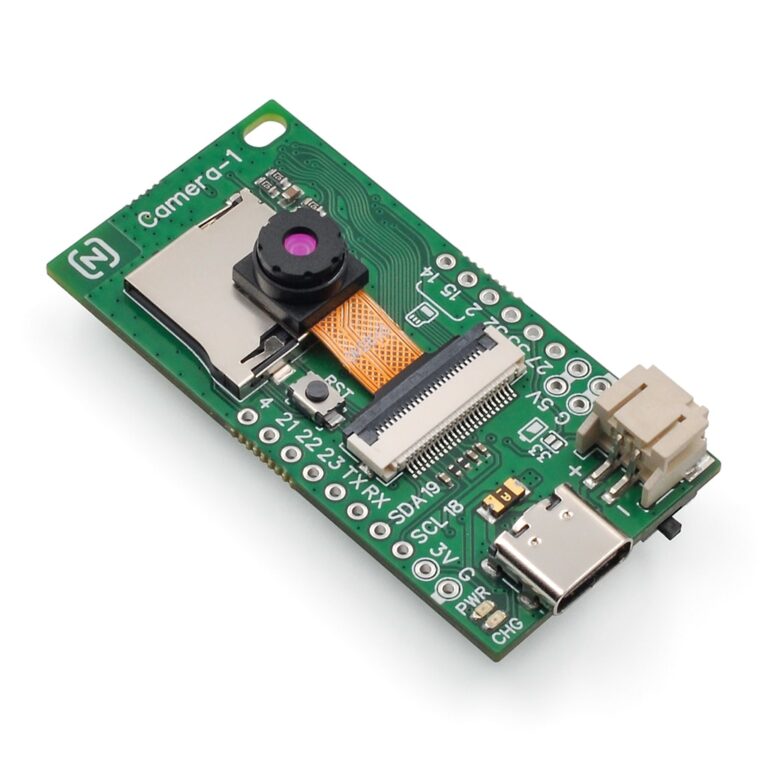

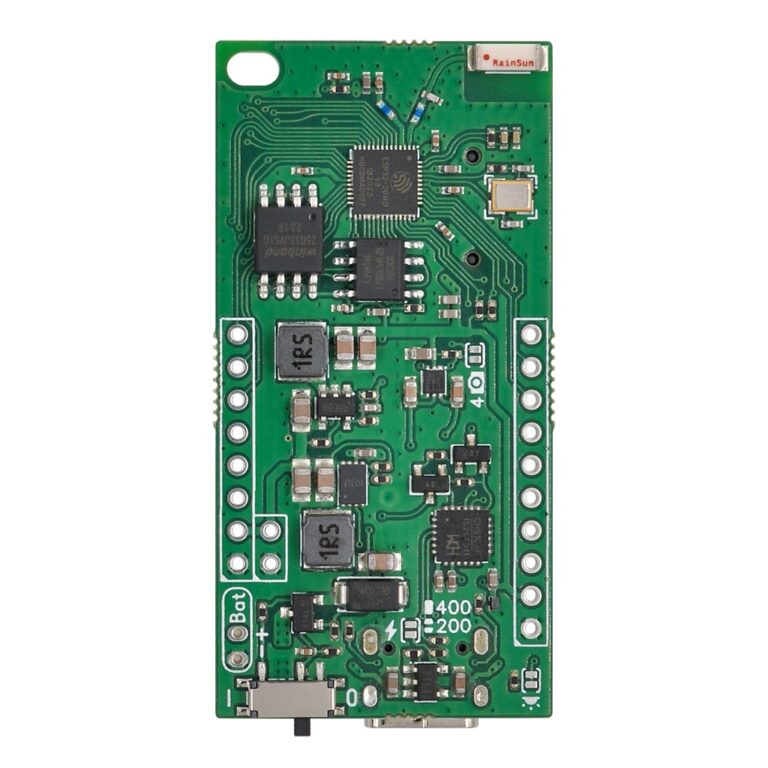

Camera-1是一款基于ESP32芯片的摄像头模块，集成4MB Flash与8MB PSRAM，采用OV2640图像传感器，可拍摄1600×1200分辨率的照片或进行Wi-Fi视频传输。
模块针对扩展性作了优化，引出端口包括10个GPIO、UART及I2C接口。板上DC-DC转换器提供5V与3.3V各500mA电源输出。内置USB串口、SD卡槽和充电管理功能。通过短接跳线，可实现电池检测及摄像头电源控制。
Camera-1特别适合需要摄像头功能，同时需要有多个IO控制外围模块的应用场景。可使用Arduino、PlatformIO、ESP-IDF等主流开发平台对Camera-1编程。
模块预置有测试固件。测试方法：
1. 通过USB或锂电池接口为开发板供电，将电源开关拨到开位置（朝板边方向）。
2. 使用手机扫描Wi-Fi网络，找到“Node-”开头的网络名称并连接。
3. 手机上打开网页浏览器，输入并访问：192.168.4.1
4. 在网页中查看视频，或修改网络设置。
Features & Specifications
- Design based on ESP32 microcontroller
- 240MHz dual-core Tensilica LX6 processor
- 2.4GHz Wi-Fi 802.11b/g/n
- Dual-mode Bluetooth (classic and BLE)
- 4MB QSPI Flash
- 8MB QSPI PSRAM
- OV2640 image sensor
- Maximum resolution: 2M pixels (1600 x 1200)
- Output format: 8/10-bit raw, RGB, YUV and compressed
- Maximum image frame rates: UXGA 15fps, SVGA 30fps, CIF 60fps
- USB-C serial connector
- Onboard SD card slot
- 500mA 5V boost regulator output
- 500mA 3.3V step down regulator output
- Built-in battery charging capability
- 10 x GPIO, UART and I2C ports broken out
- Low power friendly
- RTC IO broken out
- Battery monitor
- Camera power control
- Breadboard-friendly design
- Works with ESP-IDF and Arduino platforms
- Product dimensions: 26.4mm x 52.8mm x 11mm
Pinout & Jumpers
Resource
原理图
https://github.com/nodematrix/Node-Matrix_Camera-1
预置固件
https://github.com/nodematrix/ESP32CameraDemo
